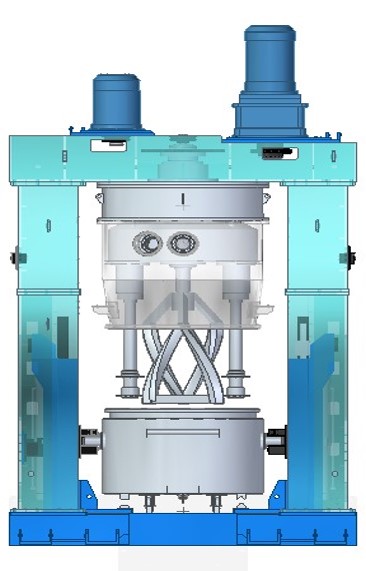

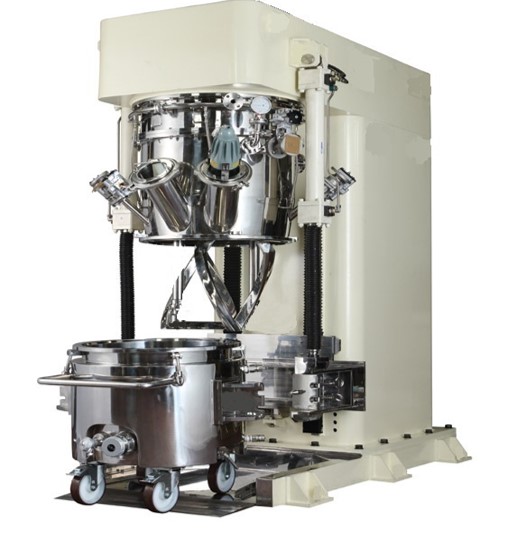

PLANETARY MIXER

PLANETARY MIXER는 고체와 액체의 교반, 혼합에 뛰어난 성능을 발휘한다.
2개의 BLADE로 구성되어 유성운동이 BLADE 사이및 BLADE와 TANK 내면의 정밀한
CLEARANCE에서 이루어지고 DEAD SPACE가 매우 적으며 강력한 전단력이 작용하여
고도의 니딩효과(혼합,반죽)를 얻을수 있다.

저점도부터 고점도까지 폭넓게 대응할 수 있으며 탱크 분리식으로 세척 작업이 용이하다.
설비의 안전성을 고려하여 사용량은 전용량의 60~65% 사용이 바람직하다.

특징
  • 저점도부터 고점도까지의 혼합, 반죽이 가능하다.
  • 적용 점도 10,000 ~ 1,000,000 CP 정도
  • 탱크에 자켓을 설치하여 냉각및 가열이 가능하다.
  • 진공용 SEAL을 사용하여 진공(탈포) 상태에서 혼합, 반죽이 가능하다.
  • 탱크 하강시 안정성을 고려 블레이드가 회전하지 않도록 INTERLOCK이 가능.
  • 재질은 USER의 사양에 맟추어 STS304 또는 STS316L의 제작이 가능하다.
  • 각종 장치, 각종계측기류(LEVEL, TEMP, PRESSURE SENSOR등)의 설치가 가능하며 방폭등급 적용가능.

사양 보기

사양


MODEL TANK FULL
CAPACITY(L)
MOTOR
(KW)
회전속도(rpm) HYDRO
UNIT(KW)
DIMENSION
공전 자전 A B C -
NPLM-50 55 3.7 0~45 0~73 1.5 750 1300 1700 -
NPLM-200 210 7.5 0~32 0~63 2.2 1000 1700 2300 -
NPLM-400 410 15 0~21 0~40 3.7 1300 2200 3000 -
NPLM-700 720 30 0~20 0~36 5.5 1600 2600 3500 -
NPLM-1000 1050 37 0~16 0~30 5.5 1750 2900 4000 -
NPLM-2000 2100 45 0~10 0~20 7.5 2200 3600 4800 -

* 상기 사양은 주문내용에 따라 변경 제작될 수 있습니다.

사양


MODEL TANK FULL
CAPACITY(L)
MOTOR
(KW)
회전속도(rpm) HYDRO
UNIT(KW)
DIMENSION
공전 자전 A B C D
NPM-200 210 7.5 0~32 0~63 2.2 2300 2500 3200 1050
NPM-400 410 15 0~21 0~40 3.7 2700 2900 3700 1240
NPM-700 720 30 0~20 0~36 5.5 3200 3400 4300 1450
NPM-1000 1050 37 0~16 0~30 5.5 3600 3800 4800 1600

* 상기 사양은 주문내용에 따라 변경 제작될 수 있습니다.

PLANETARY DESPA MIXER

PLANETARY DESPA MIXER는 BLADE의 유성 운동에 의한 효과와 자전 공전하는 고속 전단
날개의 분산 효과에 의하여 분체 덩어리가 으깨어지는 작용으로 분체와 용제를 혼합한다.

유성운동이 BLADE 사이및 BLADE와 TANK 내면의 CLEARANCE에서 이루어지고
DEAD SPACE가 매우 적으며 강력한 전단력이 작용하여 니딩 효과및 분산 효과를 얻을수 있다.

저점도부터 고점도까지 폭넓게 대응할 수 있으며 탱크 분리식으로 세척 작업이 용이하다.
설비의 안전성을 고려하여 사용량은 전용량의 60~65% 사용을 한다.

특징
  • 저점도부터 고점도까지의 혼합, 반죽이 가능하다.
  • 적용 점도 10,000 ~ 1,000,000 CP 정도
  • 탱크에 자켓을 설치하여 냉각및 가열이 가능하다.
  • 진공용 SEAL을 사용하여 진공(탈포) 상태에서 혼합, 반죽이 가능하다.
  • 탱크 하강시 안정성을 고려 블레이드가 회전하지 않도록 INTERLOCK이 가능.
  • 재질은 USER의 사양에 맟추어 STS304 또는 STS316L의 제작이 가능하다.
  • 각종 장치, 각종계측기류(LEVEL, TEMP, PRESSURE SENSOR등)의 설치가 가능하며 방폭등급 적용가능.

사양 보기

사양


MODEL TANK FULL
CAPACITY(L)
MOTOR
(KW)
회전속도(rpm) HYDRO
UNIT(KW)
DIMENSION
저 속 고 속
저 속 고 속 공전 자전 A B C D
NPDM-30 35 3.7 3.7 0~45 0~73 0~3600 0.75 700 1300 1550 1800
NPDM-200 210 11 11 0~32 0~60 0~2600 2.2 1100 2100 2600 3000
NPDM-400 410 11 15 0~21 0~40 0~2300 3.7 1400 2700 3300 3800
NPDM-700 720 22 30 0~20 0~36 0~2000 5.5 1650 3200 4000 4700
NPDM-1000 1050 30 37 0~16 0~30 0~1750 5.5 1850 3700 4500 5300
NPDM-1300 1340 37 45 0~15 0~29 0~1600 7.5 2000 4100 5000 5700

* 상기 사양은 주문내용에 따라 변경 제작될 수 있습니다.

사양


MODEL TANK FULL
CAPACITY(L)
MOTOR
(KW)
회전속도(rpm) HYDRO
UNIT(KW)
DIMENSION
저 속 고 속
저 속 고 속 공전 자전 A B C D
NPD-200 210 11 11 0~32 0~60 0~2600 2.2 2200 2500 3200 1050
NPD-400 410 11 15 0~21 0~40 0~2300 3.7 2600 2900 4000 1250
NPD-1000 1050 30 37 0~16 0~30 0~1750 5.5 3600 3800 5200 1700
NPD-1300 1340 37 45 0~15 0~29 0~1600 7.5 4000 4350 5700 1800

* 상기 사양은 주문내용에 따라 변경 제작될 수 있습니다.
